Jak ustawić sterownik do destylatora: podłączenie i pierwsze uruchomienie krok po kroku

Ustawienie sterownika do destylatora EQUINOX-RK.10 sprowadza się do pięciu kroków: podłączasz cztery sondy, trzy elektrozawory i grzałki, łączysz sterownik z Wi-Fi, instalujesz aplikację i wybierasz tryb pracy. Parametry fabryczne są już zapisane, więc pierwszy proces uruchomisz bez ręcznej konfiguracji. Poniżej każdy krok po kolei, razem z tym, co warto sprawdzić przed naciśnięciem START.

W skrócie

• Cztery sondy idą do stałych miejsc: zbiornik, bufor, 10. półka, skraplacz. Sterownik rozbudujesz do sześciu sond.
• Elektrozawory wody, LM i OLM podłączasz kablami z wtyczkami z zestawu.
• Dwie grzałki 2000-3500 W wpinasz w moduł wykonawczy; wersja 230 V pracuje na jednej lub dwóch fazach.
• Wi-Fi i aplikacja (Android, iOS, Windows) dają podgląd i sterowanie z telefonu; 6 miesięcy serwera w cenie, potem 50 zł/rok.
• Tryb automatyczny prowadzi całość sam, tryb ręczny zostawia decyzje Tobie.

Krok 1: jak podłączyć sondy sterownika do destylatora

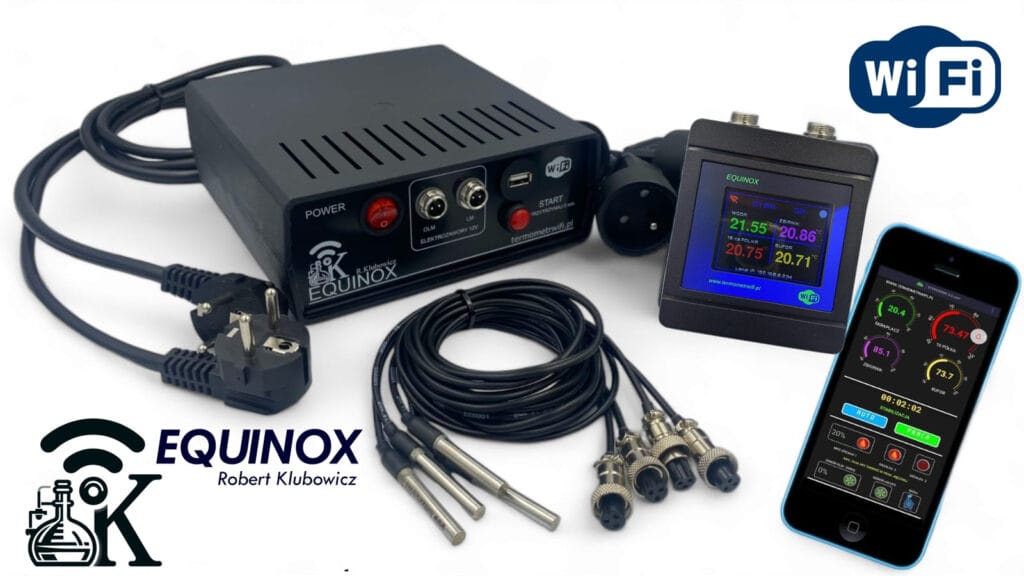

Sterownik EQUINOX-RK.10 pracuje z czterema sondami temperatury i każda ma swoje miejsce: zbiornik, bufor, 10. półka i skraplacz. W zestawie są cztery sondy w dwóch długościach (2 × 1 m i 2 × 2 m), więc dłuższe przeznacz na punkty wyżej na kolumnie, krótsze na zbiornik i bufor.

Po podłączeniu nazwij sondy w aplikacji tak, jak są zamontowane. To najprostszy sposób, żeby uniknąć najczęstszej pomyłki: sonda skraplacza nazwana „zbiornik” sprawi, że sterownik będzie czytał proces na opak. Każdą sondę możesz też skalibrować, żeby odczyt był jak najbliższy prawdy.

Jeśli Twoja kolumna ma płaszcz grzewczy albo chcesz mierzyć wodę chłodzącą, sterownik rozbudujesz do sześciu sond. Sonda temperatury do termometru i sterownika jest w sklepie w dwóch długościach, inne długości na zamówienie.

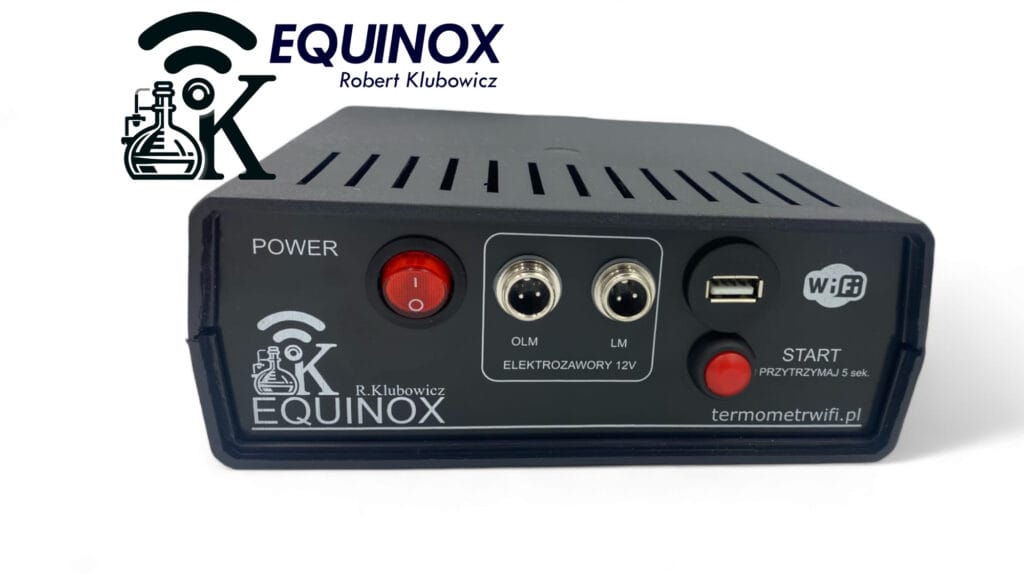

Krok 2: elektrozawory wody, LM i OLM

Sterownik obsługuje trzy elektrozawory: wodę, LM i OLM. Kable z zamontowanymi wtyczkami są w zestawie, więc nie musisz nic dokupować ani zaciskać. Wpinasz kabel w zawór i w odpowiednie gniazdo modułu wykonawczego.

Sprawdź, czy każdy zawór trafił do właściwego gniazda. Zawór wody podłączony na wyjście LM otworzy chłodzenie w momencie, gdy sterownik chciał odbierać, a to zepsuje cały cykl. Po podłączeniu przełącz sterownik w tryb ręczny i otwórz każdy zawór z aplikacji osobno: usłyszysz kliknięcie i zobaczysz, że działa ten, który powinien.

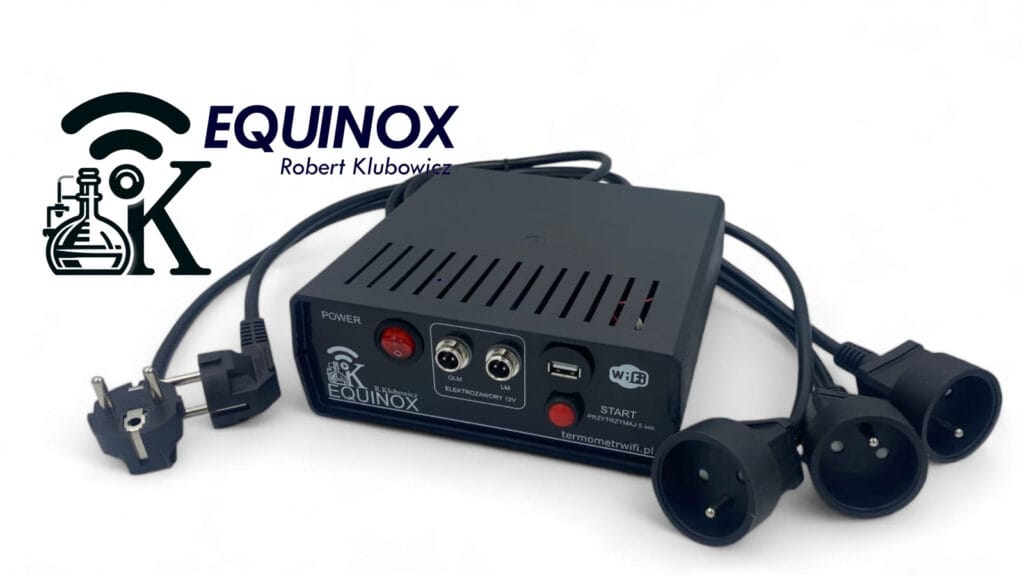

Krok 3: grzałki i moduł wykonawczy

Grzałki wpinasz w gniazda modułu wykonawczego z zasilaniem. Sterownik obsługuje dwie grzałki o mocy 2000-3500 W każda. Wersja 230 V pracuje na instalacji jedno- lub dwufazowej, wersja trójfazowa jest dla tych, którzy mają przy kolumnie trzy fazy.

Zanim włączysz zasilanie, sprawdź trzy rzeczy: moc grzałek mieści się w zakresie, obwód w rozdzielni jest przystosowany do takiego obciążenia, a przewody grzałek nie leżą na gorących częściach aparatu. Jeśli nie masz pewności, poproś elektryka o sprawdzenie obwodu. Sterownik chroni układ sterowania grzałkami przed przeciążeniem, ale instalacja w domu to Twoja odpowiedzialność.

Nie wiesz, którą wersję wybrać? Zobacz sterownik EQUINOX-RK.10 230 V i porównaj go z wersją trójfazową w opisie produktu.

Krok 4: Wi-Fi i aplikacja

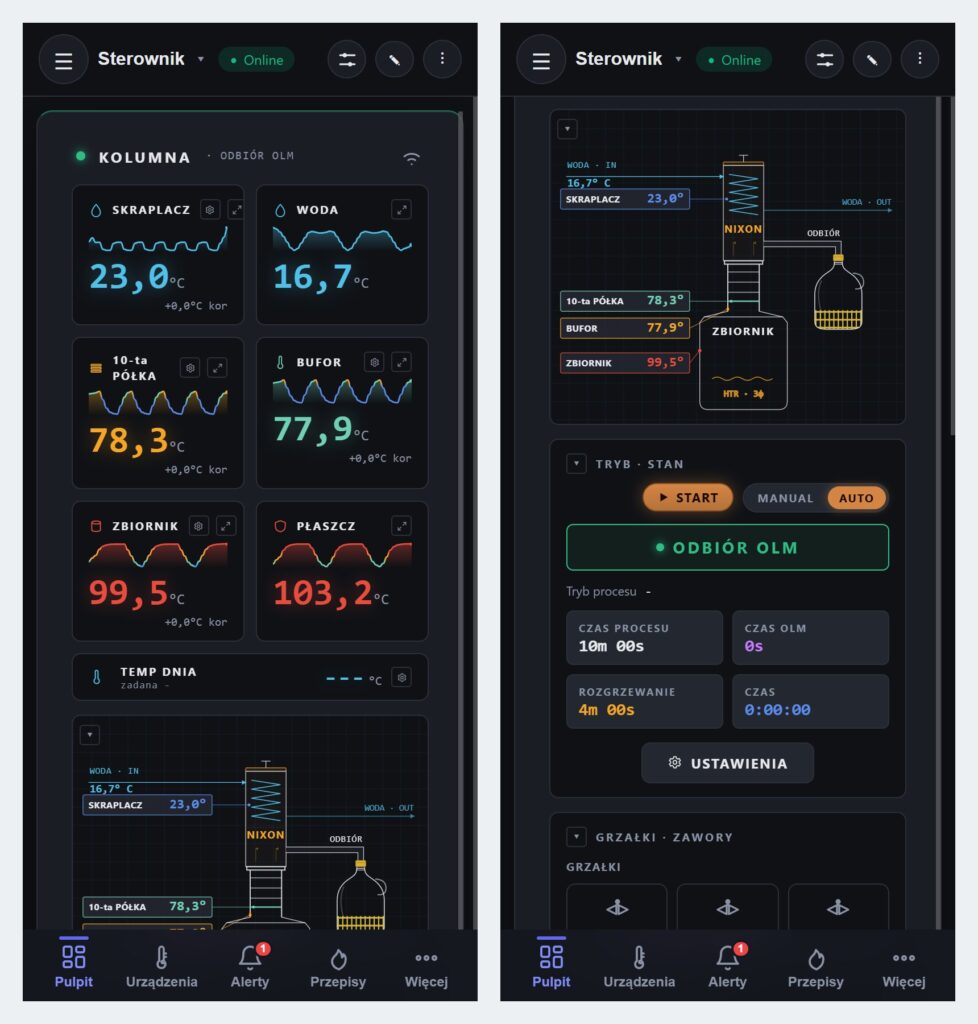

Sterownik łączy się z domową siecią Wi-Fi i przez internet z naszą usługą. Aplikacja działa na Androidzie, iOS i Windows, także na kilku urządzeniach naraz, więc proces zobaczy i Ty na telefonie, i ktoś w domu na komputerze. W aplikacji masz wykresy temperatur w czasie rzeczywistym, statystyki przebiegu, powiadomienia i alarmy.

Kupując sterownik, dostajesz 6 miesięcy dostępu do serwera w cenie. Po tym czasie abonament wynosi 50 zł/rok. Bez opłaty sterownik dalej działa lokalnie jako termometr i sterownik, znika tylko ikona chmurki na ekranie i funkcje online w aplikacji. Modele z przyciskiem START/STOP zachowują automatyczne prowadzenie procesu.

Jak wygląda sama aplikacja i co w niej znajdziesz, opisaliśmy w tekście aplikacja termometrwifi, sterowanie z telefonu.

Krok 5: tryb ręczny czy automatyczny

Sterownik ma dwa tryby i wybierasz je w aplikacji.

Tryb ręczny. Sam ustawiasz moc, prędkość odbioru i zawory. Sterownik mierzy, pokazuje wykresy i alarmuje, ale decyzje są Twoje. To dobry tryb na pierwsze uruchomienie: sprawdzisz, czy sondy i zawory działają jak trzeba, zanim oddasz proces automatowi.

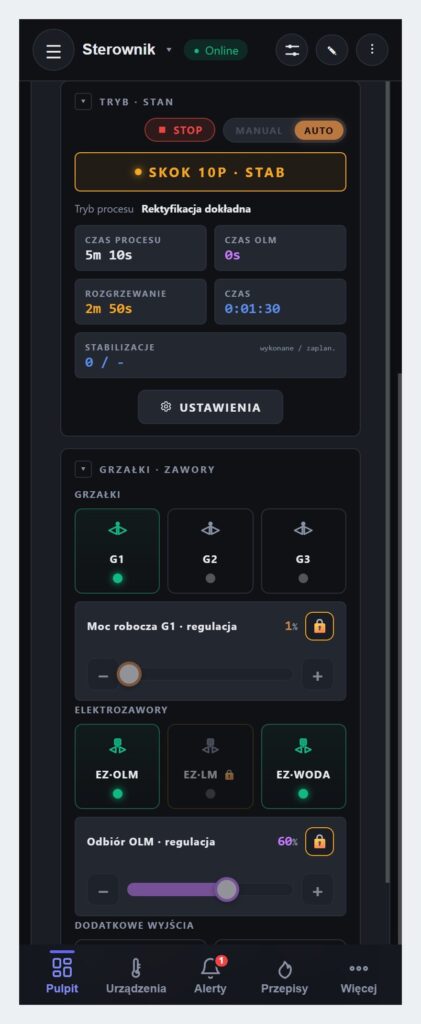

Tryb automatyczny. Sterownik prowadzi proces od rozgrzewania do zakończenia: rozgrzewanie, płukanie, otwarcie obiegu wody, automatyczna redukcja mocy, stabilizacja, ustalenie „temperatury dnia”, odbiór przedgonów i serca z korektą prędkości, sygnalizacja pogonów, zakończenie i odzysk resztek destylatu. W wersji trójfazowej i w przystawkach wybierasz jeszcze wariant: rektyfikacja odpędowa lub dokładna. Każdy proces idzie tymi samymi krokami, dlatego wyniki są powtarzalne.

Pełny opis cyklu i tego, co sterownik robi w każdym etapie, znajdziesz w artykule sterownik kolumny rektyfikacyjnej, pełna automatyzacja procesu.

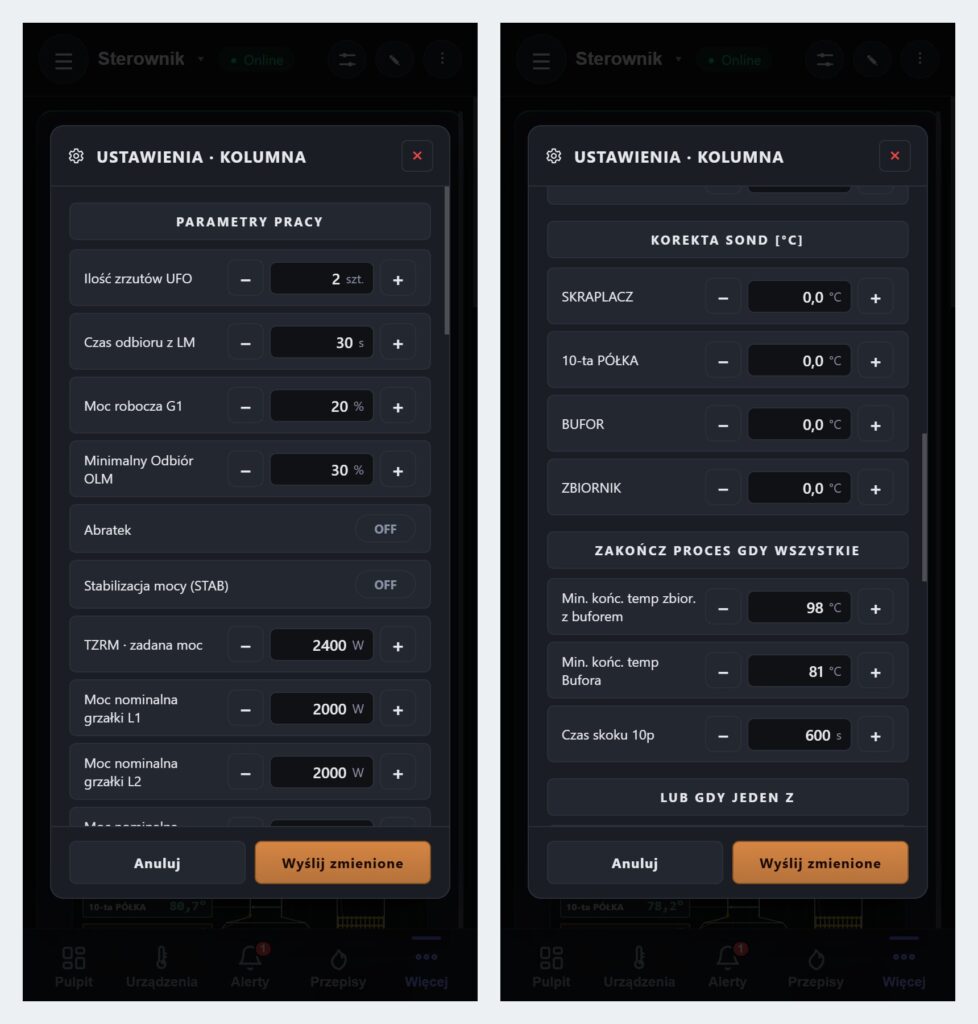

Parametry fabryczne: co zostawić, a co zmienić

Sterownik ma zapisane ustawienia fabryczne, które pozwalają uruchomić proces od razu po podłączeniu. Na pierwszy przebieg zostaw je bez zmian. Dopiero gdy zobaczysz na wykresie, jak zachowuje się Twoja kolumna, warto pomyśleć o korektach: kalibracji sond, progach alarmów i prędkości odbioru.

Dwie rzeczy warto ustawić od razu: nazwy sond (żeby wykres był czytelny) i alarmy (żeby telefon dał znać, gdy coś idzie nie tak). Resztę zostaw automatowi, on i tak ustala „temperaturę dnia” sam, przy każdym uruchomieniu, na podstawie ciśnienia i zachowania kolumny w danym dniu.

Jeśli masz kolumnę Abratek, przygotowaliśmy osobny tekst o jej podłączeniu: Abratek, instrukcja.

Typowe błędy przy podłączeniu sterownika do destylatora

Przy pierwszym uruchomieniu najłatwiej pomylić się w kilku miejscach:

• Zamienione sondy. Sonda zbiornika w porcie skraplacza i odwrotnie. Sterownik zatrzyma proces przy odczytach, które nie mają sensu, ale lepiej sprawdzić to przed startem.
• Zawór w złym gnieździe. Test w trybie ręcznym zajmuje minutę i oszczędza godzinę.
• Za słaby zasięg Wi-Fi w piwnicy. Sterownik działa lokalnie i bez sieci, ale bez Wi-Fi nie ma podglądu na telefonie ani powiadomień.
• Grzałka poza zakresem. Sterownik jest zaprojektowany pod 2000-3500 W na kanał, nie podłączaj większej.
• Brak alarmów. Bez ustawionych progów telefon milczy, nawet gdy skraplacz się grzeje. Sterownik i tak zatrzyma pracę przy przegrzaniu skraplacza, ale Ty chcesz o tym wiedzieć wcześniej.

Zasadę działania rektyfikacji, czyli tego, co sterownik prowadzi, opisuje ogólnie hasło encyklopedyczne o rektyfikacji. Nasz tekst dotyczy sprzętu i automatyki, nie wyrobu alkoholu. Przed uruchomieniem aparatu sprawdź przepisy obowiązujące w Twoim kraju.

Najczęstsze pytania

Czy muszę konfigurować sterownik przed pierwszym uruchomieniem?

Nie. Parametry fabryczne są zapisane i pozwalają ruszyć od razu po podłączeniu. Ustaw tylko nazwy sond i alarmy, resztę zostaw na później.

Co się stanie, gdy podłączę sondę w złym miejscu?

Sterownik zatrzymuje pracę i włącza alarm przy błędnych wskazaniach sond. Najlepiej jednak sprawdzić nazwy i miejsca sond w aplikacji przed startem, bo wtedy wykres od razu jest czytelny.

Czy sterownik działa bez internetu?

Tak, lokalnie jako termometr i sterownik. Bez połączenia z serwerem nie ma podglądu na telefonie, powiadomień ani funkcji online. Sześć miesięcy serwera jest w cenie, potem 50 zł/rok.

Mam już termometr Wi-Fi EQUINOX. Czy muszę kupować cały sterownik?

Nie. Przystawka do termometru zmienia go w sterownik kolumny: dochodzi moduł wykonawczy, obsługa grzałek i trzech elektrozaworów. Termometr dalej pracuje w nowym zestawie.

Podsumowanie

Ustawienie sterownika do destylatora to podłączenie sond, zaworów i grzałek, połączenie z Wi-Fi i wybór trybu. Parametry fabryczne zrobią resztę. Sprawdź nazwy sond, przetestuj zawory w trybie ręcznym, ustaw alarmy i dopiero wtedy naciśnij START. Jesteśmy producentem z Polski i pomożemy przez telefon przy podłączeniu oraz później, w trakcie używania.
